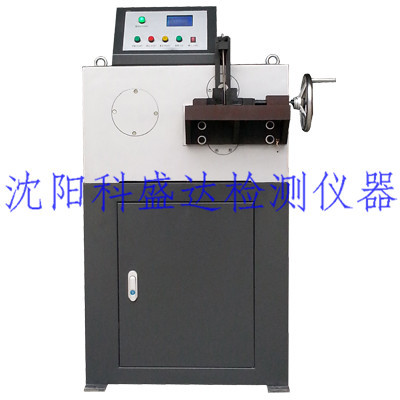

JWJ10/15/20/3B型金属线材反复弯曲试验机
JWJ10/15/20/3B型金属线材反复弯曲试验机
JWJ10/15/20/3B型金属线材反复弯曲试验机
￥0.00
- 产品详情
- 产品参数
可选型号：JWJ-10，JWJ-15，JWJ-20，JWJ-3B
产品概述：金属线材反复弯曲试验机主要用于金属线材、薄板和薄带的反复弯曲试验，以检验金属材料在反复弯曲中承受塑性变形的性能及显示出的缺陷。
试验原理：将一定规格的样品，穿过导套夹紧在两个规定尺寸的钳口中，按动按钮，样品做左右90°弯曲，试样断裂后，自动停机，并纪录弯曲次数。
适用标准：GB/T 238-2013《金属材料 线材反复弯曲试验方法》
GB/T4909.5-2009《裸电线试验方法第五部分：弯曲试验-反复弯曲》
TB/T2809-2005《电气化铁道用铜及铜合金接触线》
GB/T235-2013《金属材料厚度等于或小于3mm薄板和薄带 反复弯曲试验方法》
产品特点：
l 更换不同规格的夹持钳口，可以做多种规格材料的弯曲试验；
l 一键操作，断后自动停机，一键复位；
l 大液晶屏显示弯曲次数；
l 性能稳定，结构紧凑、质量可靠，适用于长时间工作；
l 细小材料，可带自动拉紧装置；
产品型号 | JWJ-10 | JWJ-15 | JWJ-20 | JWJ-3B |
适用材料 | 金属线材 | 铜接触线、电车线 | 薄板、薄带 | |
弯曲最大直径（mm） | Φ1—φ10 | Φ3—φ15 | Φ10—φ20 | 0.3-3 |
试样长度（mm） | 200-300mm | 150mm | ||
弯曲角度 | ±90° | |||
弯曲速度 | 60次/分 | |||
电动机功率 | 1.1/2.2kW | 3kW | 5.5kW | 1.1kW |
机器外形尺寸（mm） | 590×470×1130 | 700×470×1150 | 900×600×1200 | 590×470×1130 |
机器重量 | 200kg | 230kg | 300kg | 200kg |
线材适用规范：
线材公称直径 | 钳口支座半径r | 距离h | 导套孔直径d(g) |
0.3≤d＜0.5 | 1.25±0.05 | 15 | 2.0 |
0.5≤d＜0.7 | 1.75±0.05 | 15 | 2.0 |
0.7≤d＜1.0 | 2.5±0.1 | 15 | 2.0 |
1.0≤d＜1.5 | 3.75±0.1 | 20 | 2.0 |
1.5≤d＜2.0 | 5.0±0.1 | 20 | 2.0和2.5 |
2.0≤d＜3.0 | 7.5±0.1 | 25 | 2.5和3.5 |
3.0≤d＜4.0 | 10±0.1 | 35 | 3.5和4.5 |
4.0≤d＜6.0 | 15±0.1 | 50 | 4.5和7.0 |
6.0≤d＜8.0 | 20±0.1 | 75 | 7.0和9.0 |
8.0≤d＜10.0 | 25±0.1 | 100 | 9.0和11.0 |
薄板和薄带适用规范：
试样厚度a | 钳口支座半径r | 距离h | 导套孔尺寸 |
a≤0.3 | 1.0±0.1 | 25-50 | 3.5×25 |
0.3＜a≤0.5 | 2.5±0.1 | ||
0.5＜a≤1.0 | 5.0±0.1 | ||
1.0＜a≤1.5 | 7.5±0.2 | ||
1.5＜a≤3.0 | 10.0±0.2 |
